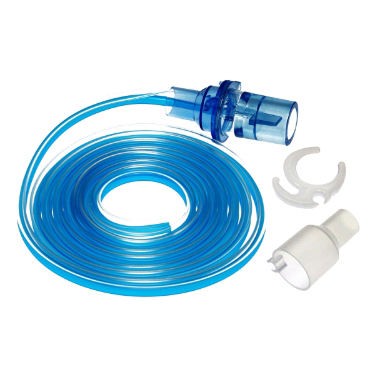

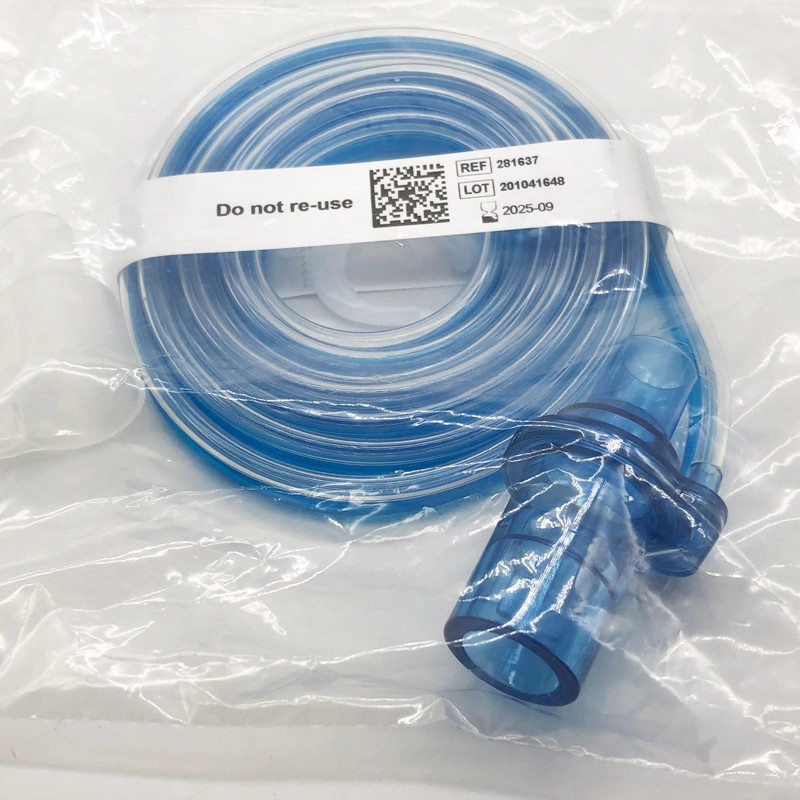

เซ็นเซอร์การไหลของเครื่องช่วยหายใจ

一 บทบาทของเซ็นเซอร์การไหลของเครื่องช่วยหายใจ

1.หลักการของเครื่องช่วยหายใจคือการใช้ความแตกต่างของความดันเพื่อสร้างกระบวนการหายใจ วิธีควบคุมกระบวนการนี้เราควรจะใช้ Flow Sensor ของเรา ซึ่ง Flow Sensor ที่ใช้นั้นใช้เวลานานมาก โดยจะถูกนำมาใช้ในเครื่องช่วยหายใจ โดยส่วนใหญ่จะเป็นก๊าซที่หายใจเข้าและออกรวมตัวเป็นสัญญาณไฟฟ้า ส่งไปยังการประมวลผลข้อมูลการวัดในชิป ข้อมูลคือ ปริมาตรการหายใจ การช่วยหายใจนาที อัตราการระบายอากาศ เป็นต้น

ตามฟังก์ชั่นและการออกแบบเครื่องช่วยหายใจที่แตกต่างกัน การอ่านเซ็นเซอร์การไหลไม่เพียงแต่แสดงให้เห็นว่าการควบคุมเครื่องช่วยหายใจ สัญญาณเตือน ยังมีบทบาทชี้ขาด เช่น เซ็นเซอร์วัดการไหลเพื่อวัดมูลค่าที่แท้จริงของฟีดไปยังชิ้นส่วนควบคุมอิเล็กทรอนิกส์เมื่อเปรียบเทียบกับการตั้งค่าของแผง โดยใช้เซอร์โววาล์วเพื่อปรับข้อผิดพลาดในการควบคุมการไหลของก๊าซที่หายใจเข้าและออก สัญญาณที่สร้างโดยเซ็นเซอร์อากาศและการไหลของออกซิเจนที่ส่วนหน้าของระบบหายใจช่วยให้ไมโครโปรเซสเซอร์ควบคุมวาล์วเพื่อให้ความเข้มข้นของออกซิเจนที่ผู้ป่วยต้องการ ค่าการตรวจจับของความเร็วการไหลและการไหลยังส่งผลโดยตรงต่อการสลับระยะการหายใจและการหายใจ การเตือนของขีดจำกัดบนและล่างของการช่วยหายใจนาที ความไวของการกระตุ้นการไหล -รูปคลื่นตามเวลาจริงของการไหลของอากาศ และการแสดงผลการตรวจสอบของวงแหวน P-V- ฯลฯ ประสิทธิภาพของเซ็นเซอร์การไหลส่งผลโดยตรงต่อความแม่นยำและความน่าเชื่อถือของพารามิเตอร์เครื่องช่วยหายใจ

2 หลักการและการประยุกต์ใช้เซ็นเซอร์การไหลของเครื่องช่วยหายใจ

Tเฮอรี่

เมื่อวัดการไหลของก๊าซที่ร้อนเกินไปไหม จะนำส่วนหนึ่งของความร้อนของเครื่องทำความร้อนออกไป ทำให้อุณหภูมิของลวดลดลง ลวดร้อนในความร้อนและความเร็วของก๊าซ ความร้อนนำไปสู่การเปลี่ยนแปลงอุณหภูมิการเปลี่ยนแปลงที่เกิดจากความต้านทานของลวด และสัญญาณความเร็วจะถูกแปลงเป็นสัญญาณไฟฟ้า หลังจากการแปลงสัญญาณที่เหมาะสมและการรักษาวัดขนาดของการไหลของก๊าซ

นำไปใช้

เซนเซอร์วัดการไหลแบบอัลตราโซนิก: -ที่เรียกว่าคลื่นอัลตราโซนิคหมายถึงความถี่ที่สูงกว่า 20kHz หูของมนุษย์ไม่สามารถได้ยินเสียงคลื่นกลได้ มีทิศทางที่ดี พลังทะลุทะลวงที่แข็งแกร่ง และจะสร้างการสะท้อนที่สำคัญเมื่อเผชิญกับแม็กกาซีนหรือส่วนต่อประสานของวัตถุ เมื่อคลื่นอัลตราโซนิกแพร่กระจายในของไหลที่กำลังเคลื่อนที่ คลื่นดังกล่าวจะส่งข้อมูลเกี่ยวกับความเร็วของของไหล คุณสมบัติทางกายภาพของคลื่นอัลตราโซนิกเหล่านี้สามารถใช้เพื่อคำนวณความเร็วการไหลของของเหลวได้

เซ็นเซอร์อัลตราโซนิกแบ่งออกเป็นเครื่องส่งสัญญาณอัลตราโซนิกและเครื่องรับอัลตราโซนิก เครื่องส่งสัญญาณอัลตราโซนิกใช้เอฟเฟกต์เพียโซอิเล็กทริกผกผันของวัสดุเพียโซอิเล็กทริก นั่นคือเมื่อสัญญาณไฟฟ้าอัลตราโซนิกถูกนำไปใช้กับมันจะสร้างคลื่นอัลตราโซนิก เครื่องรับอัลตราโซนิกใช้เอฟเฟกต์เพียโซอิเล็กทริกของวัสดุเพียโซอิเล็กทริก นั่นคือเมื่อแรงภายนอกถูกนำไปใช้กับวัสดุ มันจะสร้างเอาต์พุตประจุ นั่นคือเครื่องส่งสัญญาณอัลตราโซนิกจะแปลงพลังงานไฟฟ้าเป็นพลังงานอัลตราโซนิกและส่งไปยังร่างกายกระแสไฟฟ้าที่วัดได้ และเครื่องรับอัลตราโซนิกจะรับสัญญาณอัลตราโซนิกและแปลงเป็นสัญญาณไฟฟ้าเอาท์พุต ตามวิธีการตรวจจับ มันสามารถแบ่งออกเป็นเซ็นเซอร์อัลตราโซนิกประเภทต่าง ๆ เช่นวิธีความแตกต่างของเวลาอะคูสติกความเร็วการแพร่กระจาย วิธีดอปเปลอร์ วิธีเปลี่ยนลำแสง และวิธีการรบกวน ปัจจุบันเซนเซอร์วัดการไหลแบบอัลตราโซนิกที่ใช้ในเครื่องช่วยหายใจส่วนใหญ่เป็นวิธีความแตกต่างของเวลาเสียงและวิธีดอปเปลอร์
